Как правильно паять светодиодную ленту: пошаговое руководство для идеального контакта

Наглядная видеоинструкция: как спаять два отрезка светодиодной ленты за 30 секунд

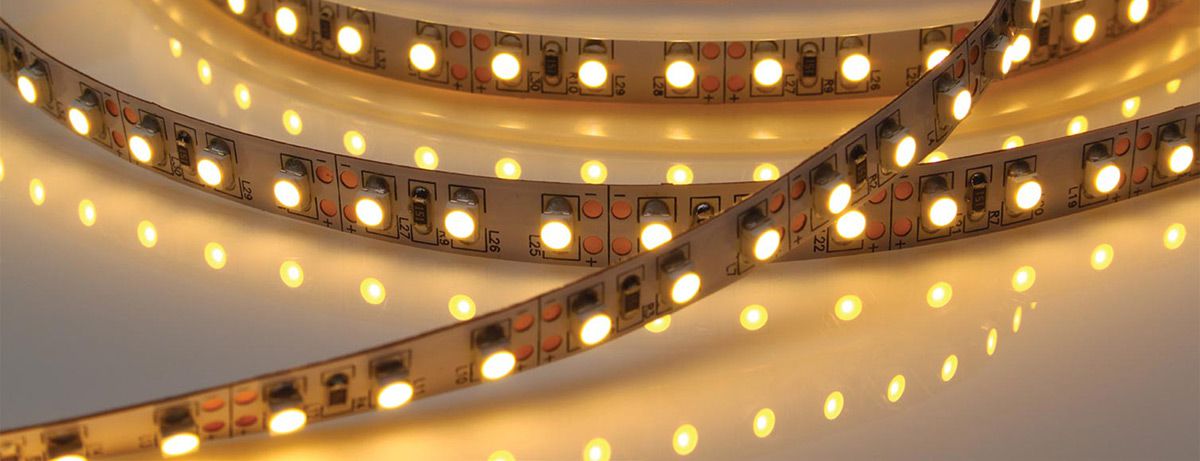

Светодиодная лента редко идеально ложится «отрезок в отрезок» — почти всегда её нужно резать, соединять в углах, удлинять или подводить к блоку питания. И здесь у многих возникает страх: «А вдруг я перегрею ленту? А если контакт будет плохим?».

На самом деле пайка светодиодной ленты — это навык, который освоит даже новичок, если знать несколько правил. В этой статье мы разложим процесс по шагам: от выбора паяльника до защиты готового соединения.

Почему пайка лучше, чем коннекторы?

Многие пытаются сэкономить время и используют быстрые зажимы (коннекторы). Но у пайки есть три неоспоримых преимущества:

Надёжность. Паяное соединение не окисляется со временем и не теряет контакт от вибрации (важно для мебели и автомобилей).
Экономия. Качественные коннекторы стоят дорого, а на больших проектах их нужно много.
Компактность. Паяный шов занимает минимум места — его легко спрятать в профиле или узкой нише.

Совет профи: Коннекторы можно использовать только для лент с частотой резки 2,5–5 см и мощностью не более 10–12 Вт/м. Для мощных лент (>14 Вт/м) и ответственных мест — только пайка.

Что понадобится: минимальный набор инструментов

Паяльник 25–40 Вт Припой ПОС-61 или аналог (с флюсом внутри) Канифоль или жидкий флюс (например, LTI-120) Ножницы / канцелярский нож Влажная губка для жала Термоусадочная трубка (диаметр 6–8 мм) Третья рука (держатель) — опционально

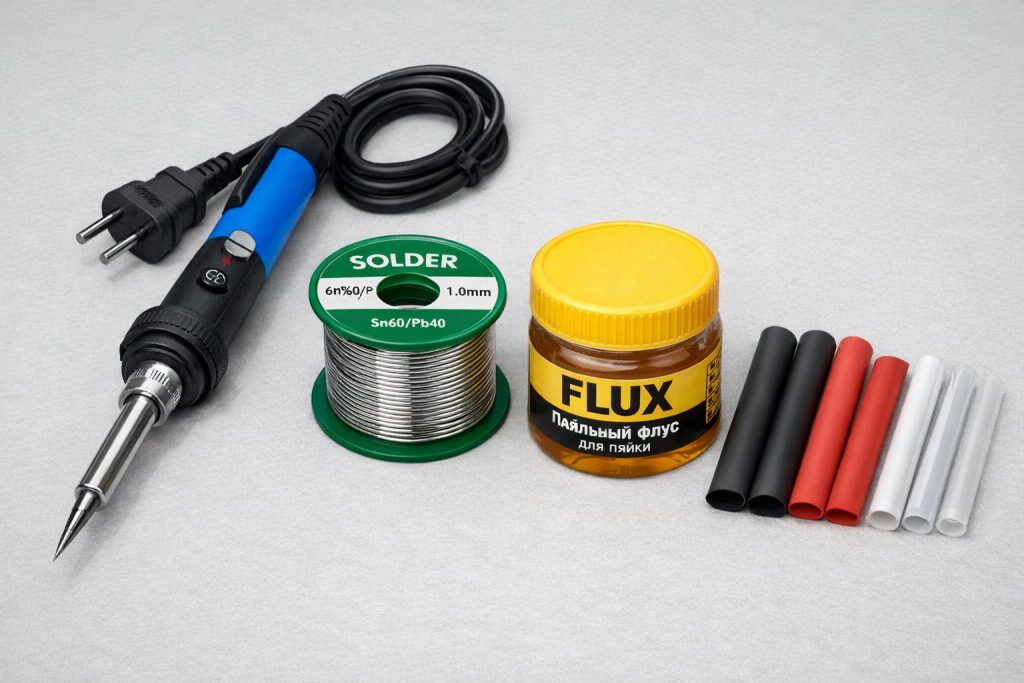

Минимальный набор: паяльник с тонким жалом, припой, флюс и термоусадка

Важно: не берите мощный паяльник на 60–100 Вт — он может перегреть контактные площадки и отслоить их от подложки. Оптимально 25–40 Вт с тонким жалом (коническим или скошенным).

Пошаговая инструкция: паяем как профессионал

Подготовка ленты и контактных площадок. Нарежьте ленту строго по отмеченным линиям (обычно каждые 5–10 см). С помощью ножа аккуратно удалите силиконовое покрытие (если лента влагозащищенная), освобождая контактные площадки. Зачищать их наждачкой не нужно — достаточно обезжирить спиртом.

Лужение контактов. Капните немного жидкого флюса или коснитесь канифолью. Прогрейте паяльником площадку и нанесите тонкий слой припоя. На правильно залуженной площадке припой ложится ровным блестящим слоем. Важно! Не держите жало дольше 2–3 секунд.

Соединение двух отрезков. Совместите контактные площадки (соблюдая полярность: «+» к «+», «–» к «–»). Прогрейте место соединения паяльником — припой на обеих площадках сплавится в единую каплю. Не добавляйте лишний припой, чтобы не получилось "сопли".

Припайка проводов. Для подключения к блоку питания или между лентами на расстоянии используйте многожильный провод сечением 0,5–0,75 мм². Зачистите, залужите концы, затем припаяйте к контактным площадкам. Сначала прихватите один контакт, проверьте геометрию, затем пропаяйте второй.

Изоляция и защита. Наденьте термоусадочную трубку до пайки, сдвиньте на соединение и прогрейте феном или зажигалкой (держа на расстоянии). Для влажных зон используйте трубку с клеевым слоем. Если лента в профиле — дополнительно зафиксируйте провода, чтобы они не натягивали место пайки.

Типичные ошибки новичков:

Перегрев: если контактная площадка потемнела или подложка деформировалась — вы передержали паяльник. Дайте остыть и используйте флюс активнее.
Холодная пайка: припой матовый, с зернистой структурой. Прогрейте соединение ещё раз до текучести.
Короткое замыкание: капля припоя замкнула соседние контакты. Уберите лишнее паяльником или оплёткой для снятия припоя.

Секретные фишки для идеального результата

Флюс решает всё. Жидкий флюс (гель) для SMD-компонентов работает лучше канифоли — он не оставляет налёта и равномерно растекается по контактам.
Защита от окисления. Если не планируете паять сразу после лужения, законсервируйте площадки — покройте их тонким слоем флюса.
Работа с двухцветной лентой (RGB/RGBW). На ней 4 или 5 контактов. Чтобы не перепутать порядок, либо маркируйте провода, либо используйте разъёмы с цветовой индикацией.
Удлинители из провода. Если нужно соединить ленту через угол или зазор (например, между шкафами), используйте мягкий силиконовый провод — он не ломается на изгибах.

Альтернатива пайке: когда без неё не обойтись?

Пайка обязательна, если:

Лента мощнее 14 Вт/м
Подсветка монтируется в труднодоступном месте
Работаете с алюминиевым профилем
Требуется абсолютная надёжность (кухня, авто)

Коннекторы допустимы, если:

Лента маломощная (до 10 Вт/м)
Нет навыков пайки и нет времени учиться
Соединение будет в открытом месте и доступно для замены
